5-osý CNC sústruh na drevo

Jinan APEX CNC Technology Co., Ltd. je jedným z najspoľahlivejších výrobcov a dodávateľov 5-osového cnc sústruhu na drevo v Číne. S bohatými skúsenosťami vás srdečne vítame, aby ste si tu kúpili moderný 5-osový cnc sústruh na drevo na predaj z našej továrne. Dobré služby a kvalitné produkty sú k dispozícii.

5-osý CNC sústruh na drevo

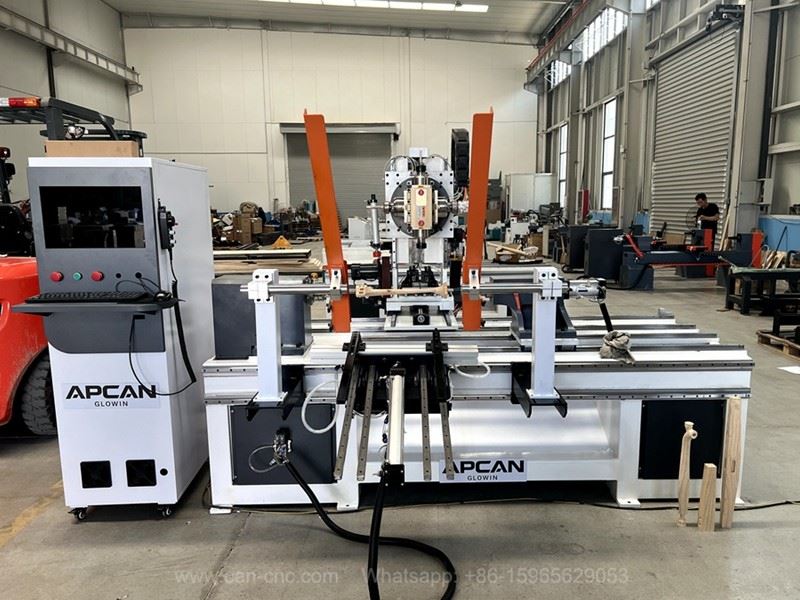

Päťosý CNC drevoobrábací sústruh APEXTECH-na sústruženie a frézovanie

Jednoduchý popis:

Tento sústružnícky a frézovací sústruh na drevo APCAN-1220-7T-5-axis je špičkový integrovaný drevoobrábací stroj, ktorý kombinuje funkcie sústruženia, frézovania, vŕtania, drážkovania, dutého rezbárstva a 3D profilovania. Vybavený originálnym 5-osovým prepojením a technológiou RTCP špičky nástroja, láme obmedzenia tradičných 3-osových a 4-osových sústruhov na drevo, ktoré dokážu spracovať iba symetrické rotačné diely.

Stroj využíva integrálne liatinové lôžko s úpravou na odľahčenie pnutia, vyznačujúce sa vysokou tuhosťou, odolnosťou proti nárazom a-dlhodobou stabilnou presnosťou. S uhlom výkyvu osi B- ±90 stupňov a 360 stupňovou nekonečnou rotačnou osou A-uskutočňuje obrábanie bez-mŕtveho-uhlu-.

Všetky zložité postupy je možné dokončiť vjedno{0}}upínanie, efektívne eliminuje opakované chyby polohovania a zlepšuje hladkosť a konzistenciu povrchu hotového výrobku.

Široko sa používa na spracovanie špičkových-dielov nábytku z masívneho dreva, ako sú podrúčky stoličiek Y{1}}, nepravidelne zakrivené nohy stoličiek, skrútené nohy stola a asymetrické zakrivené drevené komponenty. Dokonale sa hodí aj k zábradliam na schody, komponentom na celodrevenú výzdobu vily, doplnkom hudobných nástrojov a-kvalitným dreveným remeslám.

Stroj je kompatibilný s bežným 3D programovacím softvérom so špeciálnymi súbormi po{1}}spracovaní a podporuje prispôsobené spracovanie rôznych zložitých 3D zakrivených drevených dielov. Je to preferované zariadenie pre špičkové{4}}zakázkové drevospracujúce továrne a výrobcov nábytku v zahraničí, aby zlepšili kvalitu produktu a ziskovú maržu.

Štandardná konfigurácia osi:

lineárne osi X/Y/Z + otáčanie obrobku v osi A- + naklápanie vretena osi B-; podporuje 5{6}}osové simultánne ovládanie s funkciou RTCP (Rotation Tool Center Point). Obrobok je upnutý na oboch koncoch v jedinom nastavení-, čím sa eliminuje potreba opakovaného preklápania alebo premiestňovania – a zároveň umožňuje súčasné vykonávanie rotačného sústruženia a komplexného 3D plošného frézovania.



Spýtajte sa Factory Ex-cena z továrne a vlastné riešenie



Parametre:

Získajte bezplatný dopyt teraz

Vlastnosti Podrobnosti CNC 5-osového sústruhu na drevo:



Vlastné-vyvinuté štvorhlavové-elektrické vreteno:

1. Má integrovanú-jednodielnu štruktúru a využíva stlačený vzduch na účinné odvádzanie tepla. V porovnaní s konvenčnými vzduchom-chladenými vretenami poskytuje výrazne lepší chladiaci výkon a účinne potláča nárast teploty pri vysokej-rýchlostnej nepretržitej prevádzke.
2. Vreteno podporuje maximálnu rýchlosť 18 000 otáčok za minútu a je vybavené držiakom nástrojov ER40, ktorý umožňuje inštaláciu štyroch rôznych nástrojov súčasne.
3. Počas spracovania jednotka umožňuje automatické otáčanie nástroja a programom{0}}riadené prepínanie nástrojov. V kombinácii s možnosťou nastavenia sklonu ± 90 stupňov bez námahy vykonáva zložité obrábacie postupy vrátane šikmého a vertikálneho vŕtania, drážkovania a 3D vyrezávania na drevených obrobkoch.

>

Kontaktujte teraz

Sústružnícke nástroje:

1. Stroj je konfigurovaný s dvoma montážnymi stanicami pre sústružnícke nástroje, s pneumatickým valcom-riadením prepínania nástrojov.
2. Tieto dve stanice podporujú inštaláciu viacerých funkčných fréz vrátane sústružníckych nástrojov v tvare V-, sústružníckych nástrojov v tvare U-, sústružníckych nástrojov v tvare O- a upichovacích-nástrojov.
3. Automatická výmena nástrojov môže byť vykonaná v súlade s požiadavkami na obrábanie obrobku počas prevádzky, plne uspokojujúce požiadavky diverzifikovanej výroby sústruženia.

>

Kontaktujte teraz



Brúsne zariadenie:

1. Stroj je vybavený vysoko{0}}výkonnou pásovou brúsnou jednotkou poháňanou 1 100 W bezuhlíkovým servomotorom, ktorý poskytuje nastaviteľnú rýchlosť otáčania až 6 000 otáčok za minútu, aby vyhovoval rôznym požiadavkám na leštenie.
2. Voliteľné príslušenstvo zahŕňa leštiace brúsne kotúče a brúsne zostavy s vratným pohybom s rôznymi zrnitosťami brúsneho papiera, ktoré sú k dispozícii na výber, aby vyhovovali rôznym požiadavkám na spracovanie obrobkov.

>

Kontaktujte teraz

Stabilná štruktúra:

1. Telo obrábacieho stroja je skonštruované-z hrubostenných oceľových rúr{1}. Prostredníctvom analýzy a dizajnu konečných prvkov je eliminované napätie, čím sa poskytuje pevná a stabilná platforma spracovania.
2. Os Z- je konfigurovaná so štyrmi sadami 25 mm lineárnych vodiacich koľajníc Pinake a zodpovedajúcimi lineárnymi ložiskovými posúvačmi, ktoré zaručujú stabilný výkon pri vysoko-rýchlostnej prevádzke. V kombinácii so servopohonom môže rýchlosť axiálneho pohybu prekročiť 60 000 mm/min pri zachovaní nízkej hlučnosti chodu.

>

Kontaktujte teraz



5-osový CNC systém:

Prijatím nášho vlastnoručne{0}}vyvinutého päť{1}}systému riadenia CNC CNC podporuje simultánnu 5{4}}-osovú interpoláciu s funkciou stredového bodu nástroja RTCP. Stroj, ktorý sa skladá z lineárnych osí X/Y/Z plus rotačných osí A/B, umožňuje viacuhlové naklonené obrábanie v rámci jedného upnutia.

>

Kontaktujte teraz

Absolútny servomotor -typu zbernice 1 500 W:

Celý stroj je poháňaný 1500W autobusovými-absolútnymi servomotormi. V porovnaní s konvenčnými servomotormi pulzného-typu poskytuje tento systém vynikajúcu prevádzkovú stabilitu a silnejší výkon proti-rušeniu.

>

Kontaktujte teraz



Automatický systém podávania:

Tento stroj využíva ťažkú ​​-výkonnú pneumatickú štvor{1}}tyčovú štruktúru podávania. Viac{3}}valcové prepojenie zabezpečuje stabilné a automatické podávanie materiálu s nastaviteľnými prevádzkovými parametrami na prispôsobenie sa obrobkom rôznych veľkostí. Vďaka jednoduchému a pohodlnému nastaveniu systém zaisťuje vysoko stabilné a spoľahlivé podávanie počas celej výroby.

>

Kontaktujte teraz

Zariadenie na automatické vyrovnávanie nástrojov:

Stroj je vybavený aktívnym plne automatickým zariadením na zarovnávanie nástrojov, ktoré dokáže súčasne zarovnať viacero nástrojov a automaticky zarovnať viacero nástrojov, čím šetrí čas pracovníkov pri zarovnávaní nástrojov.

>

Kontaktujte teraz



Vysokopevnostné brzdové reťaze:

Stroj je vybavený ťažkými-nárazovými{1}}reťazami odolnými proti nárazu. Tieto vlečné reťaze, ktoré sa môžu pochváliť vynikajúcou tuhosťou konštrukcie, účinne chránia vnútorné káble. Zabraňujú zlomeniu kábla v dôsledku-dlhodobého trenia, ťahovej sily a prenikania prachu počas nepretržitých obrábacích pohybov.

>

Kontaktujte teraz

Elektrický časovaný mazací systém:

Stroj je vybavený plne automatickou elektrickou časovanou mazacou jednotkou. Operátori môžu prispôsobiť mazacie cykly v súlade so skutočnými pracovnými frekvenciami. Systém automaticky dodáva pravidelný, fixný-objem a presné množstvo oleja do celej konštrukcie prevodovky, čím eliminuje poruchy a problémy s odieraním spôsobené predčasným ručným mazaním.

>

Kontaktujte teraz

Hlavné výhody:



1. Originálne 5-osové prepojenie + funkcia RTCP, podporuje ľubovoľné priestorové opracovanie zakrivených plôch;

2. Jedno{0}}upínanie a úplný{1}}proces tvarovania, šetria prácu a zvyšujú efektivitu;

3. Integrované liatinové lôžko, stabilná prevádzka a vysoká presnosť obrábania;

4. Schopné asymetrické a skrútené špeciálne-tvarované drevené časti, ktoré 4-osové stroje nedokážu spracovať wIde o kompatibilitu, vhodné pre všetky druhy tvrdých a mäkkých masívnych drevených materiálov.

01



Originálne 5-osové prepojenie + funkcia RTCP

02



Jedno{0}}upínanie + úplné{2}}formovanie

03



Stabilná prevádzka + vysoká presnosť obrábania

04



Schopný z Asymetrického + Twisted Special-tvarovaného dreva

Spýtajte sa Factory Ex-cena z továrne a vlastné riešenie

5-valcový CNC sústruh na drevo-frézovací kompozitný sústruh integruje sústruženie, 5-osé frézovanie, vŕtanie, drážkovanie a rezbárstvo. Obrobok sa upne raz medzi stredy, aby sa dokončilo rotačné obrábanie povrchu a viacuhlové 3D profilovanie. Vyniká asymetricky zakrivenými drevenými časťami, ako sú podrúčky stoličky Y, nepravidelné nohy stoličky a skrútené nové stĺpiky. Široko používaný v špičkovom nábytku z masívneho dreva, zábradlí na schody a drevenej remeselnej automatickej výrobe.













1. Nábytok z masívneho dreva: zakrivené nohy stoličiek, Y-podrúčky stoličiek, skrútené stĺpiky, podrúčky pohoviek, klasické vyrezávané nohy nábytku.
2. Schodisko a celodrevené domáce dekorácie: skrútené schodiskové stĺpiky, nové stĺpiky, zakrivené dekoratívne komponenty na prispôsobenie vily.
3. Drevené remeslá a časti hudobných nástrojov: drevené vázy, umelecké ozdoby,-kvalitné drevené rukoväte, príslušenstvo k nástrojom.
4. Drevené dvere a architektonické ozdobné lišty: vyrezávané konzoly, skrútené dekoratívne stĺpy, špeciálne-tvarované komponenty brán.
5. Nábytok z masívneho dreva{0}}pre exteriér a zdravie: zakrivené podporné diely pre kreslá na voľný čas.

Spýtajte sa Factory Ex-cena z továrne a vlastné riešenie

naše prípady



Prípad 1



OEM Factory na výrobu dreva v zámorí (Jiangsu, Čína, export na Stredný východ a juhovýchodnú Áziu)

Produkty: Nohy európskeho klasického nábytku, ozdobné hlavice pre celodrevené dekorácie vily, vyrezávané komponenty brány.

Pôvodné problémy: Väčšina zámorských výkresov obsahuje asymetrické 3D profily, ktoré nemožno opracovať bežným domácim zariadením. Továreň musela outsourcovať spracovanie so stlačenými ziskovými maržami.

Skutočné výhody: Zodpovedajúce kompletné súbory po{0}}spracovaní pre UG a JDPaint podporujú priamy import zámorských 3D kresieb. Testovacie-obrobky sú k dispozícii na kontrolu zákazníka pred-dodaním. Stroj nahrádza tri pôvodné spracovateľské zariadenia, znižuje plochu dielne o 50 % a udržiava stabilné dlhodobé-exportné objednávky.

Prípad 2



Špičkový{0}}výrobca schodísk pre projekty víl (Guangdong, Čína)

Produkty: Točené točité schodiskové stĺpiky, vyrezávané nové nové stĺpiky, zakrivené spojky zábradlia.

Pôvodné problémy: Špirálové skrútené profily sa spoliehajú na ručné orezávanie,čo vedie k úspešnosti pod 70 %. Hromadná štandardizovaná výroba bola nemožná, čo malo za následok dlhé dodacie cykly pre dekoračné projekty.

Skutočné výhody: 5-osový spojovací systém presne reprodukuje 3D kresby a vytvára integrované špirálové textúry s rozmerovou toleranciou kontrolovanou v rozmedzí 0,02 mm. Výťažnosť produktu sa zlepšila na 98%, výrobné náklady na schodiskové piliere sa znížili o 35%, čo podporuje stabilnú spoluprácu s mnohými špičkovými projektmi dekorácie víl a hotelov.

Prípad 3

Továreň na drevené remeslá a hudobné doplnky (Zhejiang, Čína)

Produkty: Vázy z masívneho dreva, stočené stĺpy lámp, gitarové štrukturálne príslušenstvo,-kvalitné drevené rukoväte nástrojov.

Pôvodné problémy: Duté vyrezávanie a opracovanie šikmých otvorov ľahko spôsobí odštiepenie dreva a stopy po nástrojoch na tradičnom zariadení;hudobné komponenty vyžadujú ultra{0}}hladký povrch.

Skutočné výhody: Stroj je vybavený 18 000 ot./min. so štyrmi-elektrickým vretenom a funkciou RTCP a dokončuje vyhĺbenie, šikmé vŕtanie a 3D rezbárstvo bez viditeľných spojov nástrojov. Zabraňuje horeniu dreva a otrepám pri spracovaní orechového, jaseňového a iného tvrdého dreva, vďaka čomu hotové výrobky dosahujú štandardy importovaných remeselníkov a výrazne zvyšuje pridanú hodnotu remeselných zákaziek.

Prípad 4



Domáci výrobca nábytku z masívneho dreva (Shandong, Čína)

Produkty: Y-podrúčky na stoličky, nohy nepravidelného tigrieho{1}}tvaru, skrútené stĺpy stola, zakrivené komponenty pre okrúhle-stoličkyOriginál

problémy: Závod už predtým používal samostatné 4-osové sústruhy a frézky. Opakované upínanie spôsobilo zjavné montážne medzery. Súprava nôh stola si vyžadovala tri samostatné procesy vrátane sústruženia, bočného frézovania a vŕtania, s denným výkonom iba 8 súprav na kuspracovník. Náročné manuálne leštenie obmedzovalo prijímanie špičkových{1}}zámorských objednávok.

Aplikovaný stroj: 1500 mm pracovná dĺžka 5-osový sústruh s voliteľným automatickým brúsnym modulom

Skutočné výhody: Všetky procesy obrábania sú ukončené v rámci jedného upnutia. Čas spracovania jedného obrobku sa skráti z 22 minút na 7 minút a denný výkon sa zvýši na 28 sád. Konzistentná rozmerová presnosť a vynikajúca povrchová úprava spĺňajú exportné normy. Továreň úspešne spolupracuje so severskými nákupcami nábytku so 40% nárastom zisku z produktov, pričom zároveň znižuje náklady na prácu dvoch leštiacich pracovníkov.

Získajte zadarmo 5{1}}osové súbory na následné spracovanie a test rezania vzoriek



Pošlite výkres pre prispôsobenú cenovú ponuku stroja

Porovnanie 4-osových a{1}}osových drevoobrábacích sústruhov:

Pošlite výkres pre prispôsobenú cenovú ponuku stroja

FAQ



01.Je toto skutočný 5-osový spojovací stroj alebo iba 5-osové polohovanie?

Náš sústruh je vybavený originálnym 5-riadením spojenia spolu s funkciou ovládania stredového bodu nástroja RTCP. Os B- (výkyv ±90 stupňov) a os A{7}} (plynulá rotácia o 360 stupňov) pracujú synchrónne pri obrábaní skrútených profilov, podrezaných plôch a naklonených dutých štruktúr. Niektoré-nákladové zariadenia na trhu podporujú iba polohovanie s pevným bodom namiesto skutočného spojovacieho frézovania pre zložité zakrivené povrchy.

02. Aké druhy drevených materiálov sú kompatibilné s týmto strojom? Dokáže spracovať tvrdé drevo?

Dobre sa s ním pracuje dub, jaseň, buk, orech, kaučukovník, brest a najčastejšie používané masívne drevo. 18 000 ot./min.-elektrické vreteno zabraňuje spáleniu dreva a neostrým okrajom pri rezaní tvrdého dreva. Pri spracovaní tvrdého dreva s vysokou-hustotou musíte iba správne znížiť rýchlosť posuvu.

03. Je operácia programovania náročná? Dodávate zhodné súbory po{1}}spracovaní?

Stroj podporuje bežný programovací softvér vrátane JDPaint, Artcam, UG a SolidWorks. Spolu so strojom sa bezplatne poskytujú vlastné 5{2}}osové súbory na následné spracovanie. Dodávame návody na obsluhu a odborné školenia; noví operátori zvládnu základné programovanie a obsluhu do 3–5 pracovných dní.

04. Môžem prispôsobiť dĺžku obrábania a priemer obrobku?

Štandardné pracovné dĺžky sú 800 mm, 1200 mm a 1500 mm, s maximálnym priemerom otáčania od φ220 mm do φ300 mm. Vlastné predĺžené lôžka a väčšie sústružnícke priemery sú k dispozícii podľa vašich skutočných obrobkov.

05. Kedy by si zákazníci mali vybrať 5-osový model namiesto 4-osového sústruhu?

4-osový sústruh je nákladovo efektívny-pre bežné symetrické stĺpiky, rovné okrúhle nohy a štandardné rotačné diely. Ak pravidelne vyrábate-výrobky s vysokými maržami, ako sú podrúčky na stoličky Y{6}}, skrútené stĺpiky, nepravidelné zakrivené nohy, ozdobné diely z vilového dreva a príslušenstvo na hudobné nástroje, 5-osový stroj je ideálny na tvárnenie jedným upnutím a vyššiu pridanú hodnotu produktu.

06. Aké diely sú štandardne dodávané a aké voliteľné doplnky sú k dispozícii?

Štandardná konfigurácia: 4-vysokorýchlostné vreteno{3}}hlavy, stanice s dvoma sústružníckymi nástrojmi, automatický systém mazania s časovaním, lineárne vedenia HIWIN, absolútne servomotory zbernice, ochrana vlečnej reťaze a rozhranie na odstraňovanie prachu. Voliteľné diely: automatická brúsna jednotka, pneumatický automatický podávač, zásobník nástrojov a centralizovaný systém zberača prachu.

Pošlite výkres pre prispôsobenú cenovú ponuku stroja

prečo si vybrať nás?





Skutočné 5-osové prepojenie s prispôsobeným dizajnom Woodworking



Spoľahlivá po{0}}predajná podpora po celú dobu životnosti



Viac{0}}procesné integrované obrábanie

1. Originálne úplné 5-osové prepojenie so štandardnou funkciou RTCP

Náš stroj je vybavený originálnym 5-osovým riadiacim systémom určeným pre Syntec / Weihong a štandardnou funkciou sledovania hrotu nástroja RTCP-. Os B- otočná o ±90 stupňov a os A-otočná o 360 stupňov zabezpečujú synchrónne spojovacie obrábanie-v reálnom čase. Na rozdiel od-lacných pseudo 5{13}}osových strojov, ktoré podporujú iba polohovanie s pevným{14}}bodom, naše vybavenie dokonale zvláda skrútené stĺpiky, podrezané prvky, šikmé otvory a zložité priestorové zakrivené povrchy bez zjavných stôp po nástrojových spojoch. Prispôsobené súbory následného spracovania sa poskytujú bezplatne na priamu programovaciu operáciu.

2. Pevná štruktúra stroja a značka-kvalita základných komponentov pre stabilnú dlhodobú-precíznosť

Rám stroja využíva integrálnu liatinu s úpravou žíhaním na odľahčenie napätia, aby sa zoslabili vibrácie-pri vysokorýchlostnom rezaní a zabránilo sa trvalej štrukturálnej deformácii. Štandardné konfigurácie zahŕňajú taiwanské lineárne vodiace koľajnice HIWIN, 1500W autobus-absolútne servomotory typu, ťažké-ťažné reťaze a automatický časovaný systém kvantitatívneho mazania. Všetky kľúčové komponenty pohybu využívajú-známe priemyselné značky s vynikajúcou odolnosťou proti opotrebeniu, zaisťujú konzistentnú presnosť obrábania počas dlhodobej-sériovej výroby a nízku poruchovosť.

3. Integrované viac{1}}procesné obrábanie, jednoduché upnutie pre celé tvarovanie

Toto zariadenie integruje sústruženie, viac{0}}frézovanie, vŕtanie, drážkovanie, duté rezanie. Voliteľné prídavné zariadenia pokrývajú automatické brúsenie a pneumatické automatické podávanie. Všetky postupy obrábania sú dokončené po-jednom upnutí dvojitými hrotmi. Nahrádza viacero samostatných strojov vrátane bežných sústruhov na drevo, frézok a rezbárskych strojov, čím šetrí priestor v továrni, náklady na pracovnú silu a obrat polotovarov-a zvyšuje celkovú efektivitu výroby o viac ako 60 %.

4. Profesionálne optimalizované pre scenáre spracovania masívneho dreva

Zameriavame sa na výskum, vývoj a výrobu drevoobrábacích CNC zariadení namiesto repasovania štandardných kovových päť{0}}osových strojov. Systém chladenia vretena, usporiadanie odstraňovania prachu a prispôsobenie výkonu sú optimalizované s cieľom riešiť bežné problémy pri spracovaní dreva, ako je vysoká teplota rezania, drevený prach a nerovnomerný odpor rezania. Štvorhlavové elektrické vreteno s 18 000 otáčkami za minútu-zabraňuje spáleniu dreva a otrepám pri rezaní tvrdého a mäkkého dreva, čím sa výrazne znižuje následné manuálne leštenie.

5. Úplný-cyklus po-predajnej služby na odstránenie vašich obáv z nákupu

Každý stroj sa pred dodaním podrobuje-testu pri plnom zaťažení a kontrole rezania vzoriek s hotovými vzorkami obrobku dodanými spolu.

Profesionálni inžinieri poskytujú -inštaláciu na mieste, uvedenie do prevádzky a{1}}po-jednotné školenie prevádzky a programovania, aby pomohli vašim zamestnancom rýchlo uviesť zariadenia do výroby.

Jedno{0}}ročná záruka na celý stroj so základnými časťami (vreteno, servomotory, riadiaci systém), na ktoré sa vzťahuje záruka.

Doživotná dodávka originálnych náhradných dielov za výrobné náklady a rýchla technická podpora na diaľku v rámci pracovných hodín.

Neštandardné prispôsobenie dĺžky spracovania, zdvihu a funkčných modulov je podporované podľa vašich skutočných výrobných obrobkov.

Získajte zadarmo 5{1}}osové súbory na následné spracovanie a test rezania vzoriek

Pošlite výkres pre prispôsobenú cenovú ponuku stroja
